Clean dry air (CDA) คืออากาศอัดที่ผ่านการกรอง กำจัดน้ำมัน และลดความชื้นจนได้คุณภาพตามมาตรฐานที่กำหนด เพื่อไม่ให้เกิดการปนเปื้อนในกระบวนการผลิตที่ละเอียดอ่อน สำหรับ electronics และ semiconductor, CDA ต้องได้ระดับ oil-free ตาม ISO 8573-1 Class 0 ปราศจากอนุภาค และมีค่า pressure dew point ต่ำเพียงพอ เพื่อป้องกันน้ำมัน อนุภาค และความชื้นสัมผัส wafer, ชิ้นส่วน optics หรือสายการผลิต assembly
- CDA = Clean Dry Air: อากาศอัดที่ผ่านการกรอง กำจัดน้ำมัน และลดความชื้นจนได้คุณภาพตามคลาสที่กำหนด
- สำหรับ electronics และ semiconductor, CDA อ้างอิงมาตรฐาน ISO 8573-1 ครอบคลุมน้ำมัน อนุภาค และความชื้น (dew point)
- Class 0 oil (≤0.01 mg/m³) คือคลาสสะอาดที่สุด — ตัวเลือกปลอดภัยสำหรับงานที่เกี่ยวข้องกับ wafer, optics และ clean room
- Pressure dew point ต่ำ (refrigerated ~+3 °C; desiccant −40 °C / −70 °C) ป้องกันความชื้นและการกัดกร่อนในระบบท่อ
- การเช่าชุด CDA แบบ oil-free, Class 0 ช่วยให้ fab และสายการผลิตได้อากาศที่ปลอดภัยจากการปนเปื้อน โดยไม่ต้องลงทุนซื้อทรัพย์สิน
Clean dry air (CDA) คืออะไร?
Clean dry air คืออากาศอัดที่ถูกทำให้บริสุทธิ์อย่างตั้งใจจนได้คุณภาพที่รู้ค่า แทนที่จะปล่อยให้คุณภาพอากาศขึ้นอยู่กับสภาพของเครื่อง compressor เพียงอย่างเดียว สองคำนี้บรรจุข้อกำหนดทั้งหมดไว้: clean หมายถึงปราศจากน้ำมันและอนุภาค และ dry หมายถึงปราศจากไอน้ำจนถึงค่า dew point ที่กำหนด เมื่อวิศวกร electronics เขียน “CDA” ลงบนแบบแปลน ความหมายคือ สัญญาคุณภาพอากาศ ที่จุดใช้งานทุกจุดสามารถเชื่อถือได้ ไม่ใช่แค่ค่าความดันหรืออัตราการไหล นั่นคือสิ่งที่แยก CDA ออกจาก shop air ทั่วไป: shop air ใช้กับ blow gun ที่ละอองน้ำมันเล็กน้อยไม่เป็นปัญหา แต่ CDA สัมผัสกับตัวผลิตภัณฑ์โดยตรง จึงต้องระบุ ทดสอบ และควบคุมคุณภาพตามมาตรฐาน ISO 8573-1
สารปนเปื้อน 3 กลุ่มที่ CDA ควบคุม
ISO 8573-1 แบ่งคุณภาพอากาศอัดออกเป็นสารปนเปื้อน 3 กลุ่ม และข้อกำหนด CDA จะให้หมายเลขคลาสกับแต่ละกลุ่ม — นี่คือวิธีที่เร็วที่สุดในการอ่านหรือเขียน spec ของ clean dry air ได้อย่างถูกต้อง
| สารปนเปื้อน | คืออะไร | ทำไมถึงสำคัญสำหรับ electronics |
|---|---|---|
| น้ำมัน (total oil) | Aerosol + ของเหลว + ไอไฮโดรคาร์บอน | ฟิล์มบน wafer/optics → เกิดการยึดติดและของเสียในการผลิต — ต้องเป็น oil-free |
| อนุภาค (particles) | สิ่งปนเปื้อนแข็ง แยกตามขนาดและจำนวน | รอยขีดข่วนบนพื้นผิว ความเสียหายจาก photolithography |
| น้ำ/ความชื้น (dew point) | ไอน้ำ วัดเป็น pressure dew point | การควบแน่น การกัดกร่อน ละอองน้ำบนพื้นผิวเย็น |
ดังนั้น การระบุ CDA ที่ครบถ้วนจะอยู่ในรูปแบบสามตัวเลข — คลาสน้ำมัน คลาสอนุภาค และคลาสความชื้น (dew-point class) การทำความเข้าใจสามค่านี้คือทักษะหลักที่สำคัญ ซึ่งมีความสัมพันธ์โดยตรงกับการเลือกคลาส dew point ตาม ISO 8573-3 ที่เหมาะกับงาน แทนที่จะระบุค่าสูงหรือต่ำเกินความจำเป็น
ทำไมสายการผลิต electronics ถึงต้องการ CDA
การผลิต electronics ไม่ยอมรับการปนเปื้อน เพราะขนาด feature มีขนาดเล็กระดับ microscopic และมูลค่าต่อหน่วยสูงมาก ร่องรอยของน้ำมันที่มองไม่เห็นด้วยตาเปล่าในโรงงานทั่วไป อาจกลายเป็นตัวทำลาย yield บน wafer ได้ อนุภาคเพียงอนุภาคเดียวอาจเชื่อมต่อวงจรหรือกระจายแสงใน optical assembly ได้ Clean dry air พาและขับเคลื่อนกระบวนการต่าง ๆ ตลอดสายการผลิต ได้แก่ wafer handling และ chucking, air curtain รอบ lithography optics, การ blow-off หลังทำความสะอาด รวมถึง pneumatic actuation ของ valve และ robot ภายใน clean room เนื่องจากอากาศชุดเดียวกันไหลถึงทุกจุด โรงงาน fab จึงกำหนดมาตรฐาน CDA คุณภาพสูงเพียงชุดเดียว นี่คือเหตุผลที่การเช่าอากาศอัดสำหรับ electronics และ semiconductor ในประเทศไทยสร้างขึ้นบนพื้นฐานของเครื่อง oil-free และค่า dew point ที่ผ่านการตรวจสอบตั้งแต่เครื่องแรกที่นำมาใช้งาน
CDA ถูกนิยามด้วย คุณภาพ ไม่ใช่เครื่องจักรที่ผลิตมัน สองโรงงานอาจใช้ “CDA” เหมือนกัน แต่ระบุค่า oil, particle และ dew-point limit ต่างกันมาก ต้องกำหนดคลาส ISO 8573-1 ทั้ง 3 ให้ชัดก่อนเสมอ ก่อนที่จะเริ่มออกแบบระบบ
ทำไม Class 0 คือค่ามาตรฐานน้ำมัน

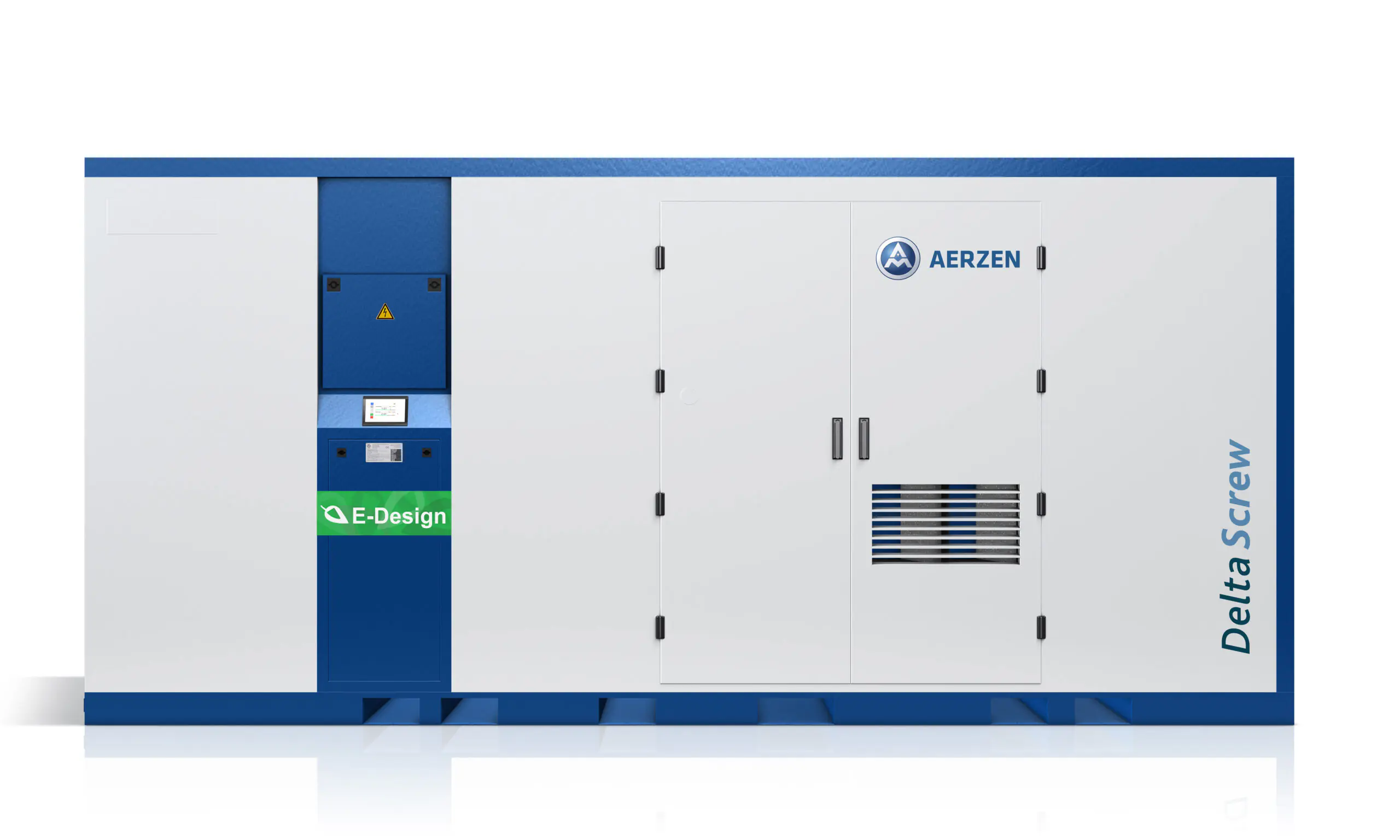

สำหรับสารปนเปื้อนกลุ่มน้ำมัน ISO 8573-1 กำหนดหลายคลาส และ Class 0 คือที่เข้มงวดที่สุด: total oil content ≤0.01 mg/m³ ผ่านการตรวจสอบโดยหน่วยงานอิสระอย่าง TÜV Rheinland Class 0 ทำได้ดีที่สุดด้วย oil-free compressor ไม่ใช่การติดตั้ง filter เพิ่มเติมบนเครื่อง oil-lubricated หากไม่มีน้ำมันในห้องอัด ก็ไม่มีน้ำมันที่จะพาออกมา ไม่มีความเสี่ยงหาก filter element เสื่อมสภาพ และไม่มี hydrocarbon vapour ที่จะหลุดผ่าน (oil-free air compressor)
“Class 0 ด้วย filtration” กับ “Class 0 by design” มีระดับความเสี่ยงต่างกัน สำหรับงาน wafer และ optics, oil-free compressor แบบ inherently ช่วยกำจัด failure mode ออกไปทั้งหมด — อากาศไม่สามารถปนเปื้อนได้หาก downstream filter ถูกข้ามในการบำรุงรักษา (oil-free vs oil-flooded compressor)
Dew point: ครึ่งหนึ่งของความ “แห้ง” ใน CDA
ความ “แห้ง” ใน CDA กำหนดด้วย pressure dew point (PDP) — อุณหภูมิที่ความชื้นจะเริ่มควบแน่นที่ความดันในระบบ ยิ่ง dew point ต่ำ อากาศยิ่งแห้ง เทคโนโลยี dryer สองประเภทครอบคลุม CDA ส่วนใหญ่:
| ประเภท dryer | PDP ทั่วไป | เหมาะกับงาน CDA ประเภทไหน |
|---|---|---|
| Refrigerated dryer | ~ +3 °C | CDA ทั่วไปที่ไม่มีพื้นที่อุณหภูมิต่ำกว่าศูนย์ |
| Desiccant (adsorption) dryer | −40 °C / −70 °C | Clean room, สายการผลิตที่มีพื้นที่เย็น งานที่ห้ามมีการควบแน่น |
สำหรับงาน electronics ส่วนใหญ่ อากาศต้องแห้งกว่าอุณหภูมิพื้นผิวต่ำสุดที่จะสัมผัส ดังนั้น desiccant drying ที่ −40 °C หรือ −70 °C จึงเป็นเรื่องปกติ การระบุค่า dew point ที่ถูกต้อง — ไม่ชื้นเกินจนเสี่ยงควบแน่น และไม่แห้งเกินจนเสียพลังงานโดยไม่จำเป็น — เป็นวิชาเฉพาะทางในตัวเอง คู่มือoil-free clean dry air สำหรับโรงงาน electronics และ semiconductor ในพื้นที่ EECอธิบายวิธีเลือกคลาสน้ำมันและคลาส dew-point ให้สอดคล้องกัน
CDA กับ instrument air กับ process air ต่างกันอย่างไร
คำศัพท์เหล่านี้ทับซ้อนกันและมักถูกสับสน Instrument air คืออากาศสะอาดและแห้งสำหรับ control valve, actuator และ instrument — โดยพื้นฐานคือ CDA ที่เน้นให้ระบบ actuation ทำงานได้เชื่อถือได้ Process air สัมผัสหรือพาผลิตภัณฑ์โดยตรง (drying, blow-off) เมื่อผลิตภัณฑ์ไวต่อการปนเปื้อน process air ก็ต้องอยู่ในมาตรฐาน CDA และเป็น oil-free ด้วยเช่นกัน CDA คือคำกำกับคุณภาพแบบรวม — สะอาด (ควบคุมน้ำมันและอนุภาค) และแห้ง (ควบคุม dew point) สำหรับโรงงาน fab electronics คำตอบในทางปฏิบัติคือกำหนดมาตรฐาน CDA สูงเพียงชุดเดียวให้ครอบคลุมทั้ง instrument duty และ process duty เพื่อไม่ให้มีจุดอ่อนในระบบอากาศ
ชุด CDA สร้างขึ้นอย่างไร
ระบบ CDA คือชุดการบำบัดแบบต่อเนื่อง ไม่ใช่อุปกรณ์กล่องเดียว แต่ละขั้นตอนกำจัดสารปนเปื้อนหนึ่งกลุ่ม เพื่อให้อากาศตรงตามคลาส ISO 8573-1 ทั้ง 3 พร้อมกัน: oil-free compressor ผลิตอากาศ Class 0 ตั้งแต่ต้นทาง การระบายความร้อนและการแยกกำจัด condensate หยดน้ำมันและ aerosol bulk, dryer (refrigerated หรือ desiccant) ลด pressure dew point และ particulate filter ดักจับอนุภาคแข็ง การออกแบบขนาดชุดระบบ — ความจุ compressor, การเลือก dryer, ปริมาณ buffer volume และ redundancy แบบ N+1 — ขึ้นอยู่กับลักษณะงานและความสำคัญของการต่อเนื่องในการผลิต สำหรับโรงงาน fab ที่หยุดการผลิตแต่ละชั่วโมงมีต้นทุนสูง ความ redundancy และค่า dew point ที่รับประกันมักมีความสำคัญเหนือต้นทุนเริ่มต้น ทีมวิศวกรของเราออกแบบขนาดแต่ละขั้นตอนตาม process จริงและจุดที่เย็นที่สุดในระบบ (how oil-free screw compressor works)
เช่าระบบ CDA ในพื้นที่ EEC
สำหรับโรงงาน electronics และ semiconductor ทั่วพื้นที่ EEC ได้แก่ ชลบุรี ระยอง และฉะเชิงเทรา รวมถึงนิคมอุตสาหกรรมอย่าง Amata City และ WHA/Hemaraj การเช่าชุด CDA คือทางเลือกที่เร็วที่สุดในการได้อากาศคุณภาพรับรองโดยไม่ต้องลงทุนซื้อทรัพย์สิน การเช่าเหมาะกับการ ramp-up สายการผลิตใหม่, การย้ายโรงงาน, การโอเวอร์ฮอลล์ dryer และการเชื่อมต่อระหว่างก่อสร้างห้องอากาศอัดถาวร
Emergency Rental
- ตอบสนองภายใน 24 ชั่วโมง
- เครื่อง oil-free พร้อมส่ง
- ระยะเวลาขั้นต่ำ ~1 สัปดาห์
Short-Term Rental
- จัดส่งใน EEC 48–72 ชั่วโมง
- ครบชุด Compressor + Dryer + Filter
- Dew point ผ่านการตรวจสอบ
Long-Term Rental
- เงื่อนไขตามปริมาณ
- Class 0 by design
- บำรุงรักษาตามแผน
Subscription Plan
- ครอบคลุมเครื่อง + บริการ + monitoring
- รับประกันรวมในแพ็กเกจ
- SLA การทำงานต่อเนื่อง
🚀 ขอใบเสนอราคาระบบ CDA
Rent a solution. Expect performance.
AERZEN Rental Solutions is always close at hand.
แจ้ง oil class, dew point และ flow rate ที่ต้องการ — ทีมวิศวกรออกแบบชุด CDA และส่ง quotation ภายใน 24 ชั่วโมง
- 📞 098-323-2626 (สายด่วน 24/7)
- ☎️ 038-015-488 (สำนักงาน)
- ✉️ thai@aerzenrental.com
คำถามที่พบบ่อย (FAQ)
CDA ย่อมาจากอะไร?
CDA ย่อมาจาก clean dry air — อากาศอัดที่ผ่านการกรอง กำจัดน้ำมัน และลดความชื้นจนได้คุณภาพตามคลาสที่กำหนด เพื่อไม่ให้ปนเปื้อนกระบวนการที่สัมผัส ในงาน electronics ระบุตามมาตรฐาน ISO 8573-1 สำหรับน้ำมัน อนุภาค และความชื้น
Clean dry air เหมือนกับอากาศอัดทั่วไปหรือไม่?
ไม่เหมือนกัน CDA ทุกชนิดคืออากาศอัด แต่อากาศอัดไม่ทุกชนิดคือ CDA อากาศ shop air ทั่วไปอาจมีละอองน้ำมันและความชื้น แต่ CDA คืออากาศอัดที่ผ่านการทำให้บริสุทธิ์และลดความชื้นจนได้คลาสคุณภาพที่ระบุชัดเจนสำหรับงานที่ไวต่อการปนเปื้อน
ทำไมการผลิต electronics ถึงต้องการ CDA?
เพราะขนาด feature อยู่ในระดับ microscopic และน้ำมันเพียงฟิล์มบาง ๆ อนุภาคหรือหยดน้ำ ล้วนสามารถทำให้เกิด yield defect บน wafer, optics หรือแผงวงจรได้ CDA ให้อากาศที่ปลอดภัยจากการปนเปื้อนสำหรับ handling, blow-off, purging และ pneumatic actuation
ISO 8573-1 Class 0 คืออะไร?
Class 0 คือคลาสน้ำมันที่เข้มงวดที่สุดใน ISO 8573-1: total oil content ≤0.01 mg/m³ ทำได้ดีที่สุดด้วย oil-free compressor และตรวจสอบโดยหน่วยงานอิสระอย่าง TÜV Rheinland เป็นค่ามาตรฐานน้ำมันที่ปลอดภัยสำหรับ CDA ใน electronics
CDA ควรมีค่า dew point เท่าไร?
ขึ้นอยู่กับอุณหภูมิพื้นผิวต่ำสุดที่อากาศจะสัมผัส Refrigerated drying ได้ประมาณ +3 °C pressure dew point, desiccant drying ได้ −40 °C หรือ −70 °C ซึ่งเป็นเรื่องปกติสำหรับ clean room และสายการผลิตที่มีพื้นที่เย็น ทีมวิศวกรกำหนดค่า dew point ตาม process จริงของคุณ
ทำไมควรเลือก oil-free compressor สำหรับ CDA?
หากไม่มีน้ำมันในห้องอัด ก็ไม่มีน้ำมันที่จะพาออกมา แม้ filter จะเสื่อมสภาพ เครื่อง oil-free Class 0 แบบ inherently กำจัด failure mode ของการปนเปื้อนออกจากต้นทาง แทนที่จะพึ่งพาการกรองขั้นปลายทางเพียงอย่างเดียว
สามารถเช่าระบบ CDA แทนการซื้อได้หรือไม่?
ได้ ชุดเช่าให้ oil-free compressor พร้อม dryer และ filter ที่ออกแบบตาม duty จริง เหมาะสำหรับการ ramp-up สายการผลิตใหม่ การย้ายโรงงาน หรือการเชื่อมต่อระหว่างก่อสร้างห้องอากาศอัดถาวร ระยะเวลาตั้งแต่ emergency จนถึง long-term subscription
ในประเทศไทย สามารถเช่า CDA ได้ที่ไหน?
AERZEN Rental Thailand ให้บริการทั่วพื้นที่ EEC ได้แก่ ชลบุรี ระยอง และฉะเชิงเทรา รวมถึงนิคมอุตสาหกรรม Amata City และ WHA/Hemaraj โดยมีระยะเวลาจัดส่ง 48–72 ชั่วโมงสำหรับ short-term rental และตอบสนอง emergency ภายใน 24 ชั่วโมง
